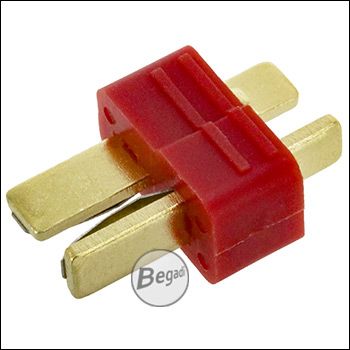

Begadi Dean Stecker / T-Plug Hochstrom Steckverbinder , rot
Weitere interessante Artikel:
Der Deans Stecker in Rot ist ein verpolungssicherer T-Steckverbinder für zuverlässige elektrische Verbindungen mit höheren Strömen. Das Stecksystem ist auch unter den Bezeichnungen Deans T-Plug, T-Deans oder T-Connector bekannt und wird besonders bei Akkus und weiteren Anwendungen mit erhöhtem Strombedarf eingesetzt.
Durch die Bauform bietet der Deans Stecker eine platzsparende Alternative zu größeren Hochstrom-Steckverbindern. Die großflächigen Kontaktflächen ermöglichen eine zuverlässige elektrische Verbindung mit geringem Übergangswiderstand. Die T-förmige, verpolungs sichere Konstruktion verhindert dabei ein falsches Zusammenstecken der Kontakte.
Der Deans Stecker eignet sich insbesondere für Anwendungen, bei denen eine belastbare und zuverlässige Stromverbindung benötigt wird.
» Akkuanschlüsse
» Regler- und Motorverbindungen
» Ladeleitungen
» Reparaturen und Umbauten von Akkus
» Individuell konfektionierte Strom- und Anschlusskabel
» Ausführung: Stecker, Rot
» Polzahl: 2-polig
» Bauform: T-förmig, verpolungssicher
» Dauerbelastung: 36 A
» Kurzzeitige Belastbarkeit: bis 50 A
» Geeigneter Kabelquerschnitt: bis ca. 3,3 mm²
» Temperaturbereich: ca. -20 °C bis +120 °C*
» Kontaktmaterial: Messing
» Besonderheit: verpolungssichere Bauform
Gerade bei Hochstrom-Steckverbindern ist eine saubere und stabile Lötstelle wichtig, da schlechte Lötverbindungen den Übergangswiderstand erhöhen und zu einer unerwünschten Erwärmung führen können.
Beim Löten sollte darauf geachtet werden, den Steckverbinder nicht unnötig lange zu erhitzen. Bei einigen Ausführungen kann übermäßige Hitze das Kunststoffgehäuse verformen. Es empfiehlt sich daher, beim Löten sorgfältig und zügig zu arbeiten.
Nach dem Löten müssen die offenen Kontakt- und Lötstellen ausreichend isoliert werden. Hierfür kann beispielsweise geeigneter Schrumpfschlauch verwendet werden. Die Isolierung verhindert einen unbeabsichtigten Kurzschluss und schützt die Verbindung vor äußeren Einflüssen.
Durch die Bauform bietet der Deans Stecker eine platzsparende Alternative zu größeren Hochstrom-Steckverbindern. Die großflächigen Kontaktflächen ermöglichen eine zuverlässige elektrische Verbindung mit geringem Übergangswiderstand. Die T-förmige, verpolungs sichere Konstruktion verhindert dabei ein falsches Zusammenstecken der Kontakte.
Der Deans Stecker eignet sich insbesondere für Anwendungen, bei denen eine belastbare und zuverlässige Stromverbindung benötigt wird.
Vielseitige Einsatzmöglichkeiten:
» Airsoft-Akkus und Airsoft-Replicas» Akkuanschlüsse
» Regler- und Motorverbindungen
» Ladeleitungen
» Reparaturen und Umbauten von Akkus
» Individuell konfektionierte Strom- und Anschlusskabel
Eigenschaften:
» Stecksystem: Deans / T-Plug / T-Connector» Ausführung: Stecker, Rot
» Polzahl: 2-polig
» Bauform: T-förmig, verpolungssicher
» Dauerbelastung: 36 A
» Kurzzeitige Belastbarkeit: bis 50 A
» Geeigneter Kabelquerschnitt: bis ca. 3,3 mm²
» Temperaturbereich: ca. -20 °C bis +120 °C*
» Kontaktmaterial: Messing
» Besonderheit: verpolungssichere Bauform
Verarbeitungshinweise:
Der Deans Stecker sollte fachgerecht verlötet werden. Vor dem Löten empfiehlt es sich, die Kabelenden sauber abzuisolieren und vor zu verzinnen. Anschließend werden Kabel und Kontakte mit ausreichend Wärme zügig miteinander verlötet.Gerade bei Hochstrom-Steckverbindern ist eine saubere und stabile Lötstelle wichtig, da schlechte Lötverbindungen den Übergangswiderstand erhöhen und zu einer unerwünschten Erwärmung führen können.
Beim Löten sollte darauf geachtet werden, den Steckverbinder nicht unnötig lange zu erhitzen. Bei einigen Ausführungen kann übermäßige Hitze das Kunststoffgehäuse verformen. Es empfiehlt sich daher, beim Löten sorgfältig und zügig zu arbeiten.
Nach dem Löten müssen die offenen Kontakt- und Lötstellen ausreichend isoliert werden. Hierfür kann beispielsweise geeigneter Schrumpfschlauch verwendet werden. Die Isolierung verhindert einen unbeabsichtigten Kurzschluss und schützt die Verbindung vor äußeren Einflüssen.

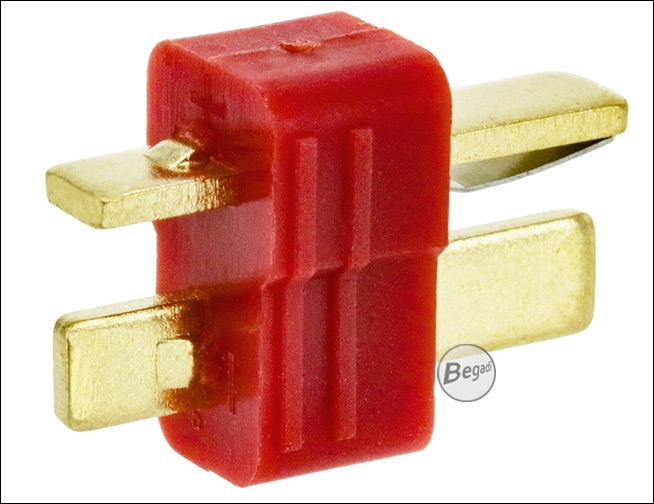

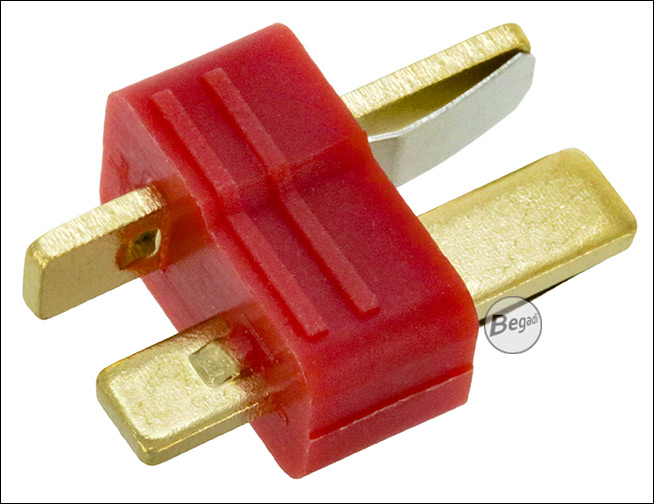

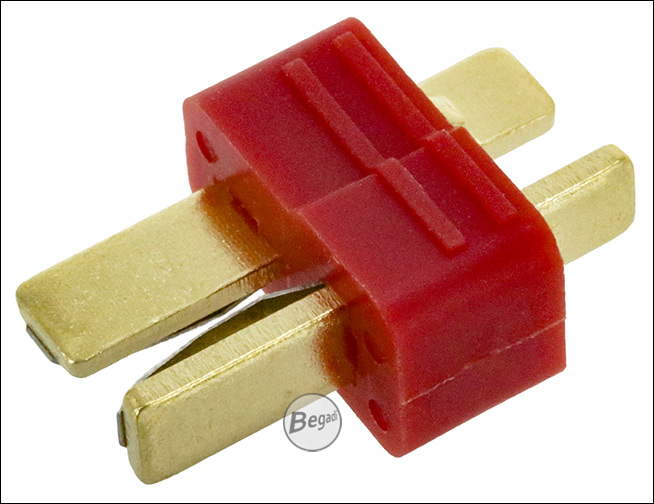

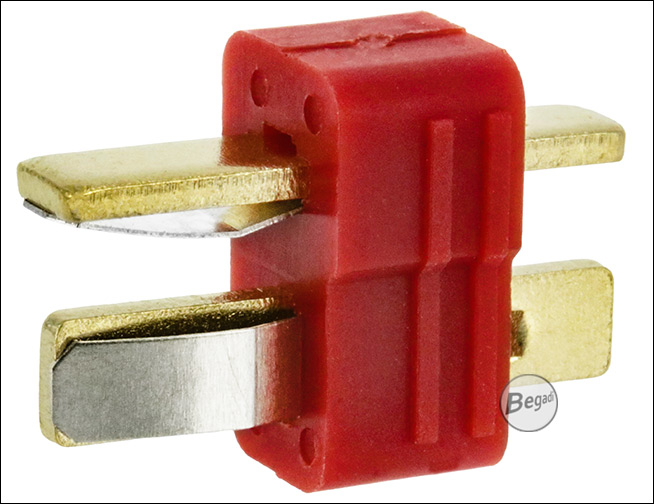

Produktansichten:
