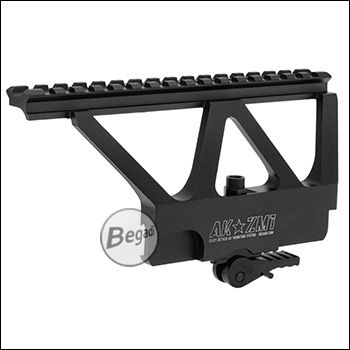

Begadi AK-ZM1 QD Side Mount / leichte Seitenmontage aus Aluminium, passend für zahlreiche AK & SVD Modelle
Weitere interessante Artikel:
![Begadi "B-11 Classic Style" AK SU Lower Handguard, kurz [auch für AK74UN, AK MSU etc.]](https://www.begadi.com/media/catalog/product/cache/73028b6d15677e08660b63a5dcf15c2e/b/-/b-14521120-begadi-aksu-handguard-kurz-b11-classic-style-g.jpg)
Die ZM1 ist eine leichte Montage (Gewicht: 172 g), passend für AK
& SVD Airsoft Waffen mit entsprechender Seitenmontageaufnahme am
Gehäuse, die sich präzise und leicht einstellen lässt. Gefertigt aus
robustem Aluminium, verfügt sie über eine 170 mm lange
Picatinny-Schiene, die vielseitige Möglichkeiten zur Anbringung von
Optiken bietet.

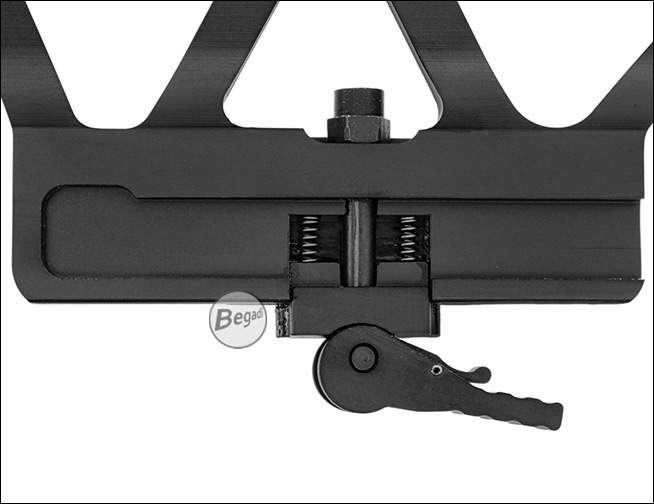

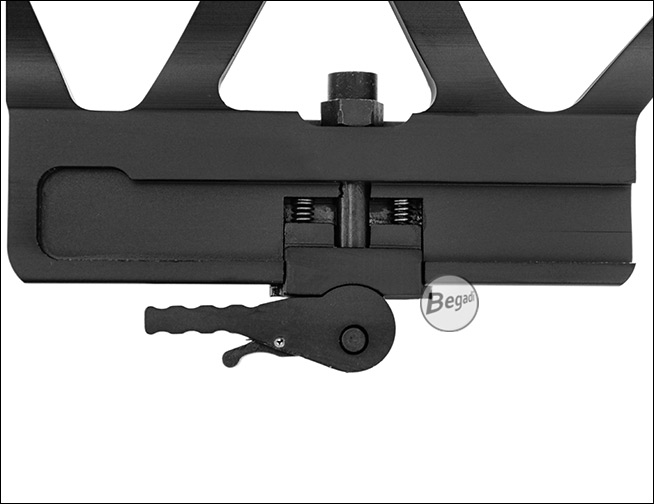

Ein besonderes Merkmal ist das QD-System, dieses kann in seiner Klemmkraft (Breite) mittels Schraube eingestellt werden, wodurch die Befestigung an vielen Waffen möglich ist. Diese Einstellmöglichkeit sorgt für einen sicheren Sitz der Montage und erleichtert die Verwendung an unterschiedlichen Waffenmodellen innerhalb der AK-Plattform mit Aufnahme für Seitenmontagen.
Montage:
Die Montage ist denkbar einfach und kann auf 2 Arten erfolgen:
Option 1: Man öffnet den Klemmhebel und setzt die ZM1 Mount an die Montageschiene der Waffe an. Anschliessend dreht man die Mutter im Uhrzeigersinn ein, bis die ZM1 Montage locker sitzt, aber nicht mehr von der Waffe geht. Wenn man nun den QD Hebel schliesst, sollte die Mount fest und ohne Spiel sitzen. Wenn nicht, kann man den Hebel nochmals öffnen und die Mutter justieren.
Option 2: Man öffnet die Schraube / Mutter an der ZM1 AK/SVD Mount bis zum Maximum, setzt Sie auf die Montage der Waffe, und schliesst den QD Hebel. Nun verschraubt man die Montage mit dem Uhrzeigersinn, wie eine klassische Montage, sodass sie spielfrei und fest sitzt. Möchte man die Montage nun entfernen, muss nur der QD Hebel geöffnet werden.
Hinweis:
➡ mit dem Uhrzeigersinn = enger
⬅ gegen den Uhrzeigersinn = locker
Technische Daten:
» Rail Länge insgesamt: 170mm
» Mount Höhe gesamt: 80mm
» Mount Aufnahme Länge: 108mm
» Mount Aufnahme Höhe: 30mm
» Mount Aussparung Länge: 102mm
» Mount Aussparung Breite: 14mm
» QD Hebel Länge: 42mm
» QD Hebel Breite: 13mm
» Gewicht: ca. 172 Gramm

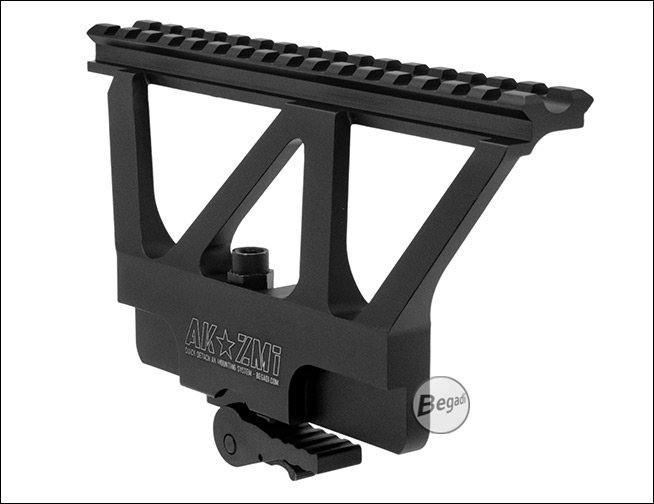

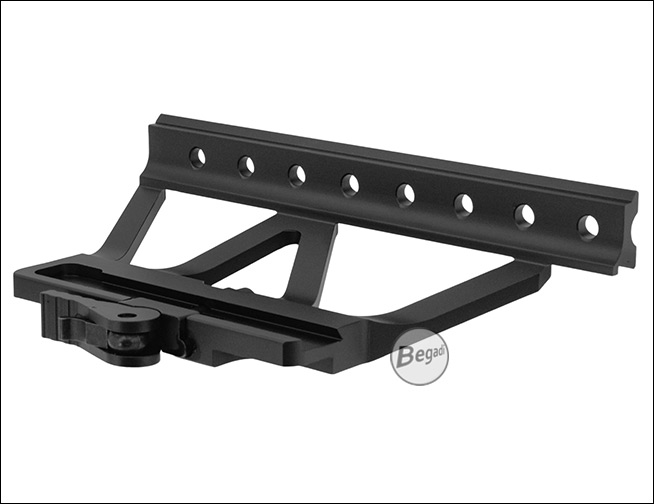

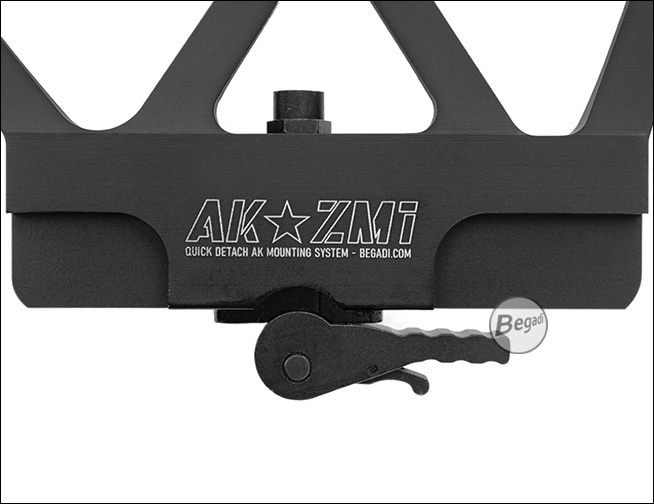

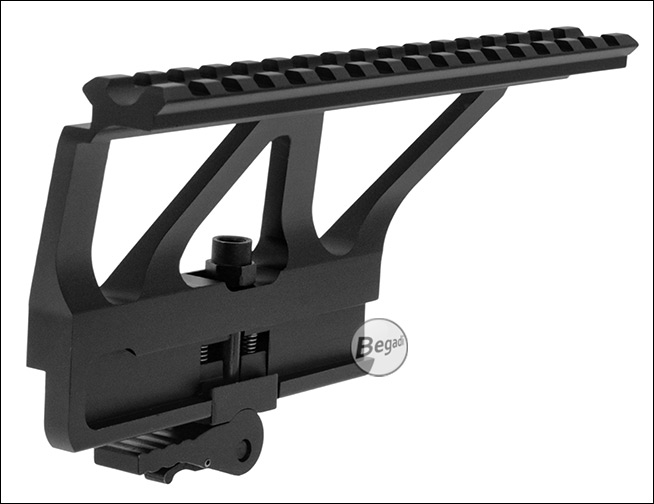

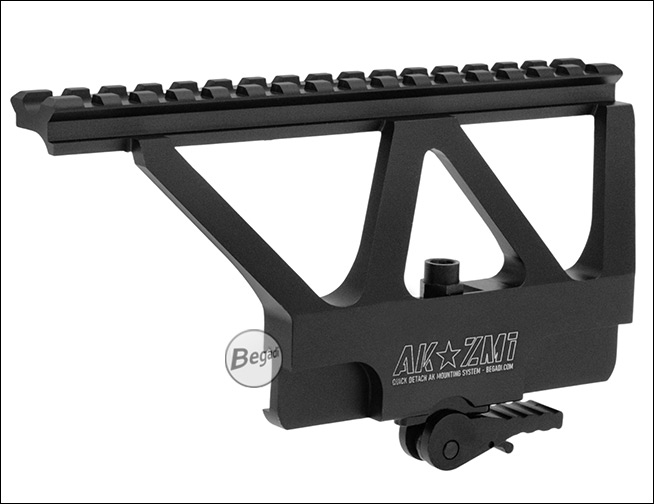

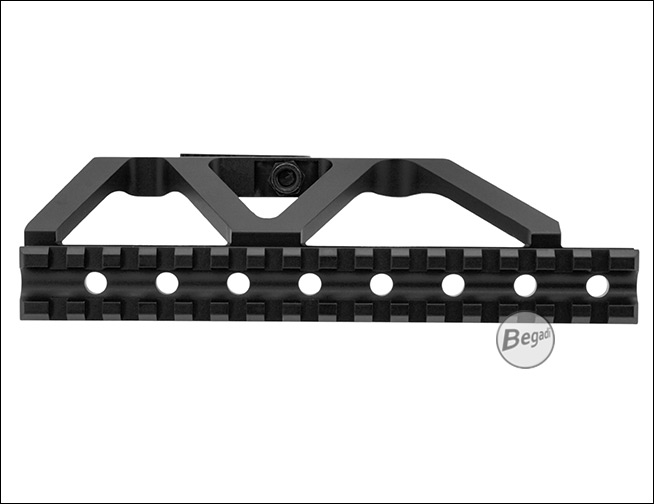

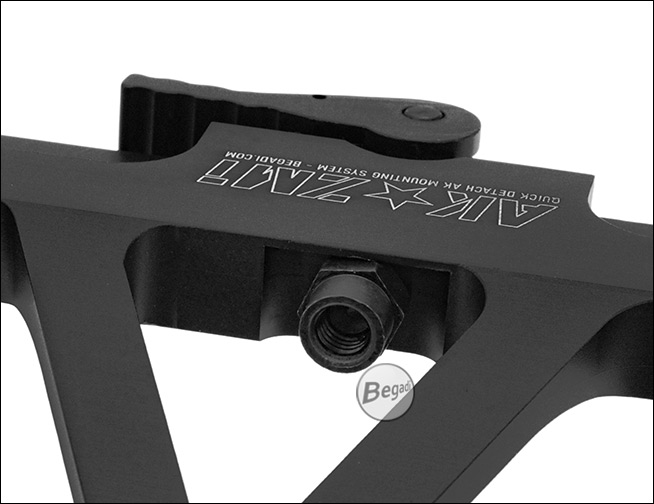

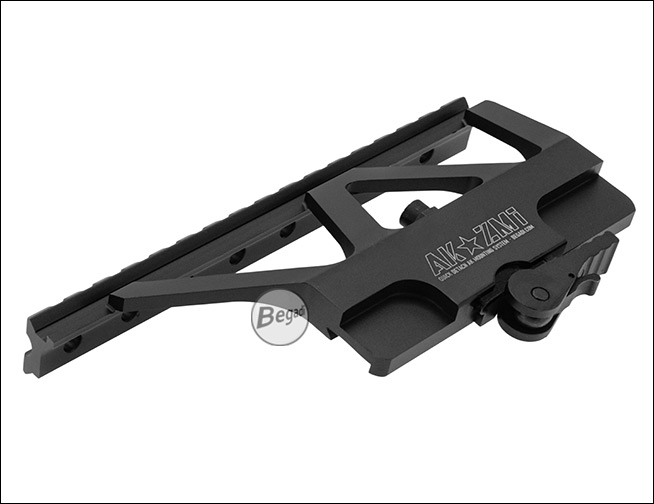

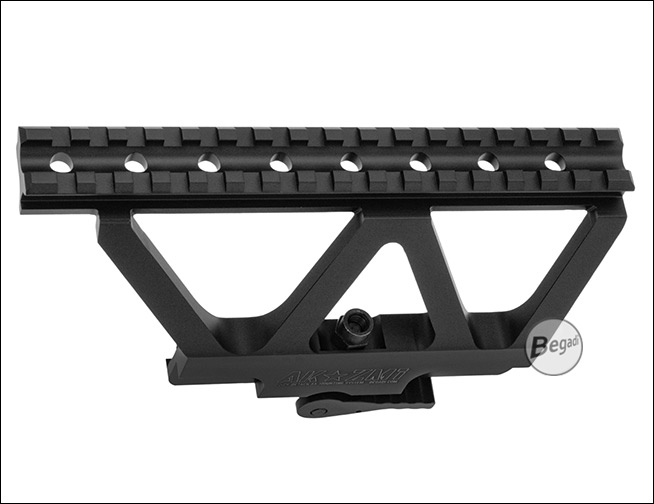

Produktansichten:

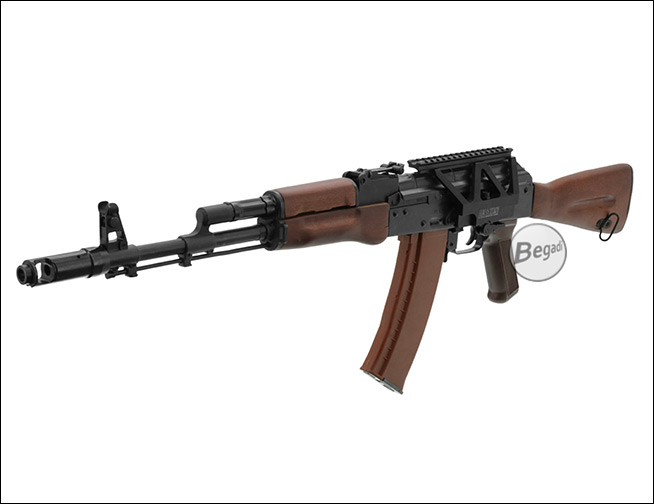

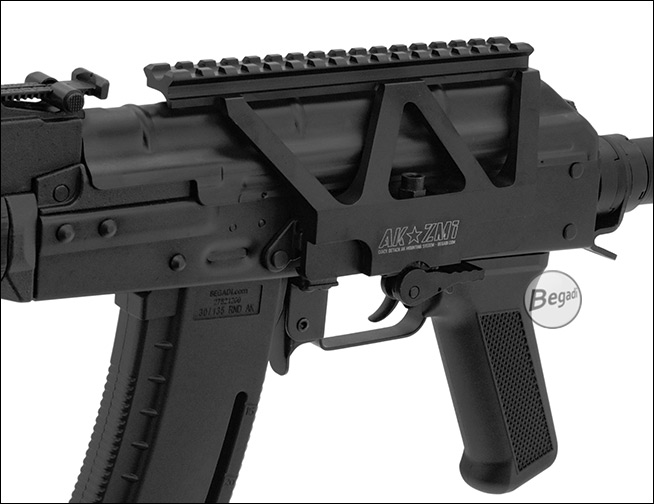

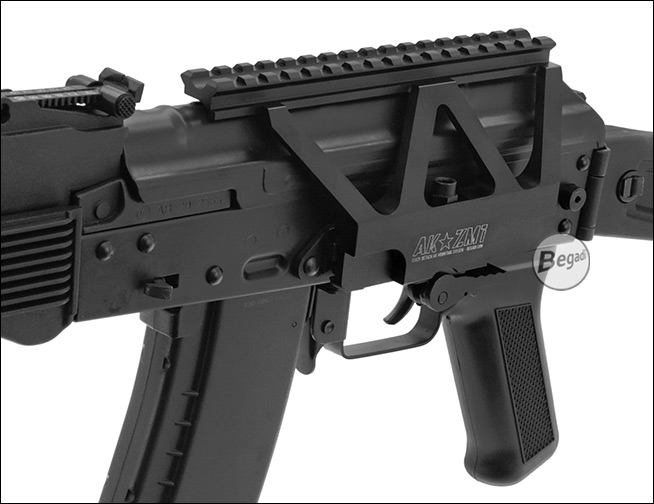

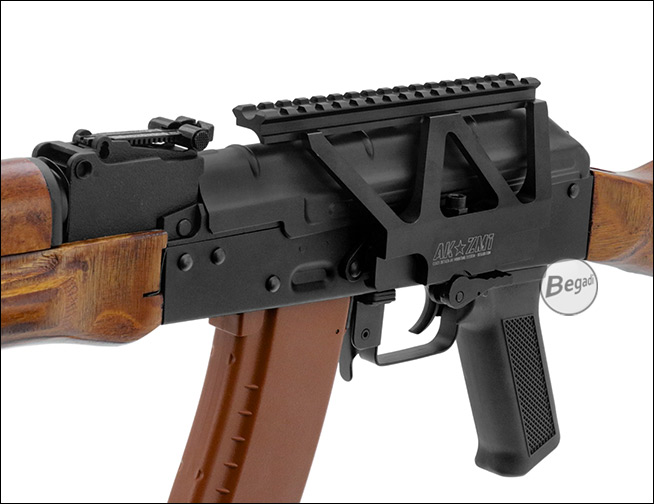

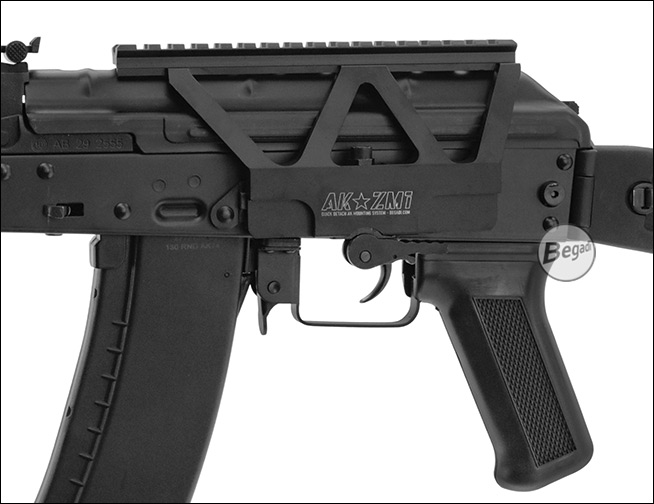

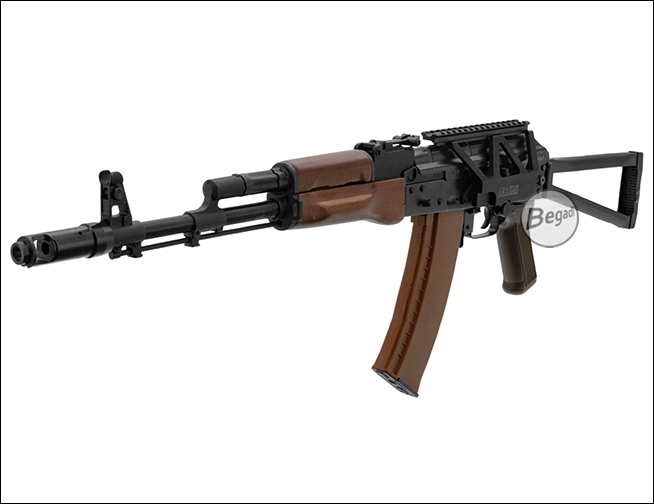

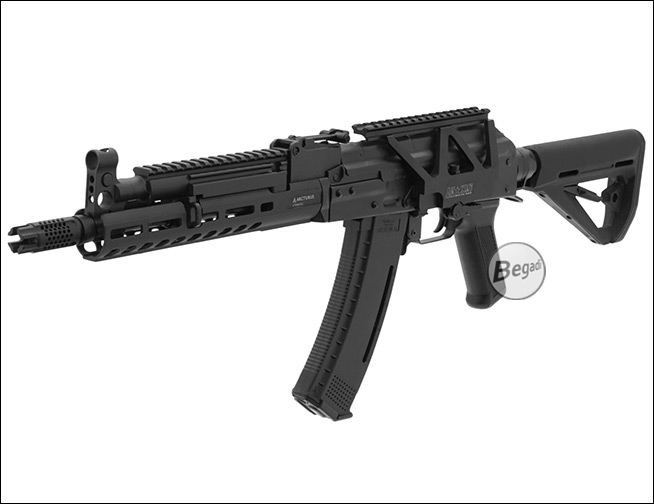

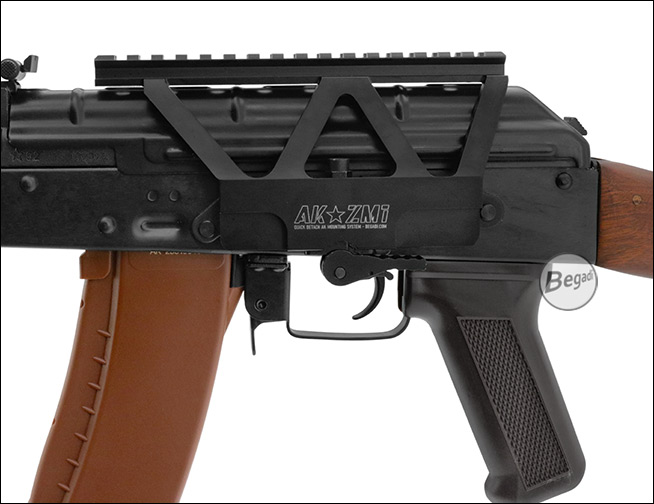

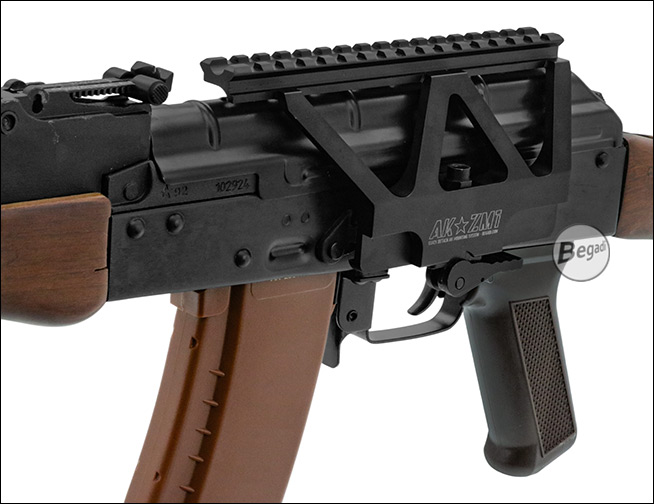

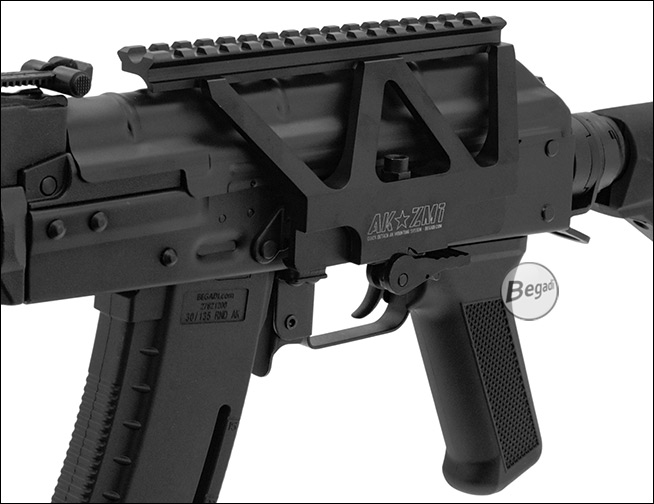

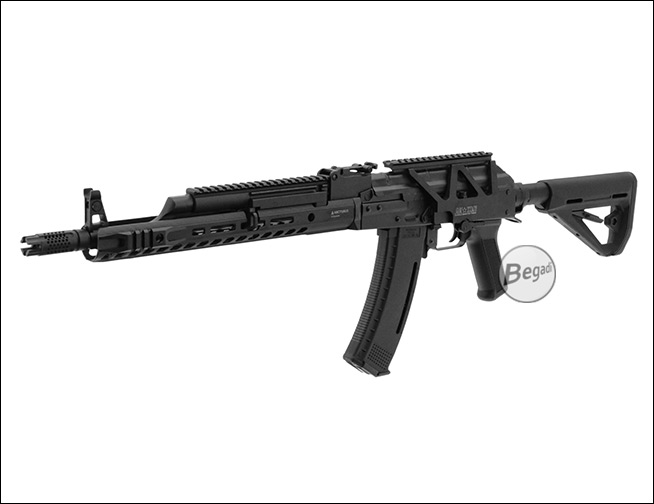

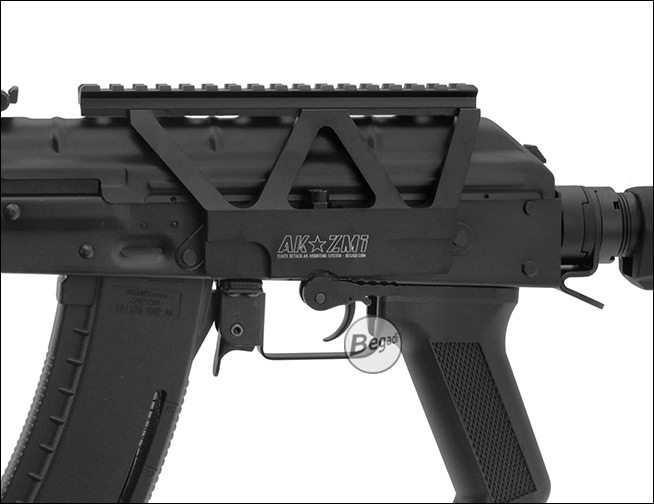

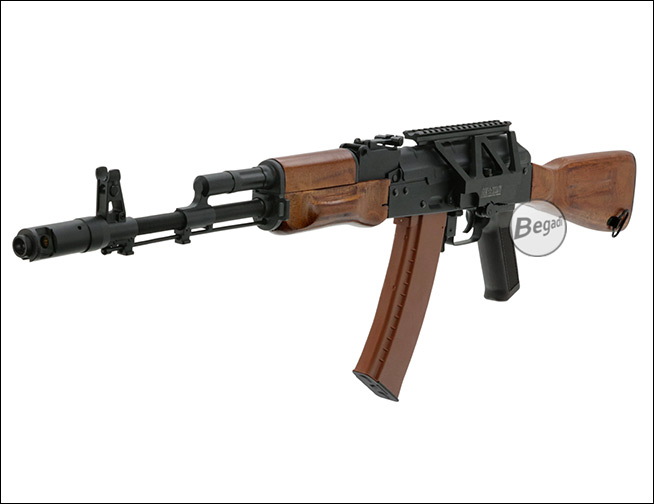

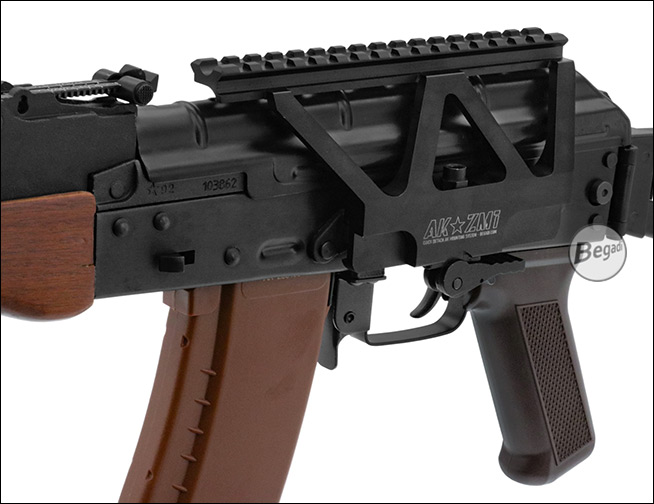

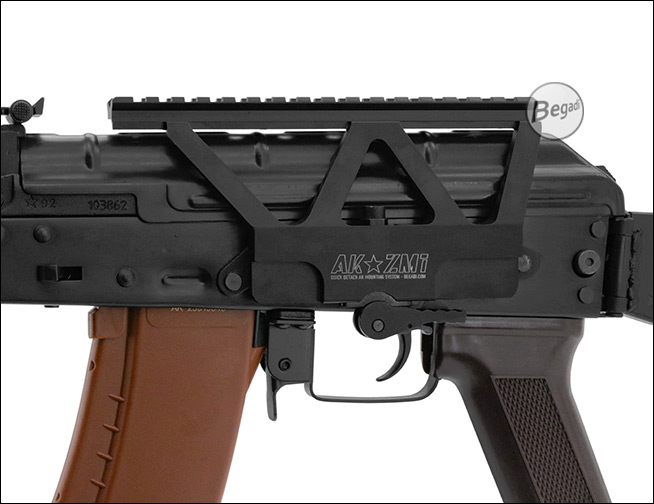

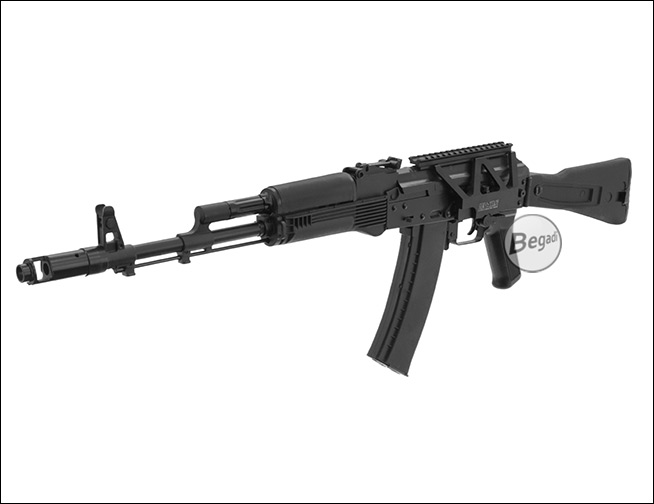

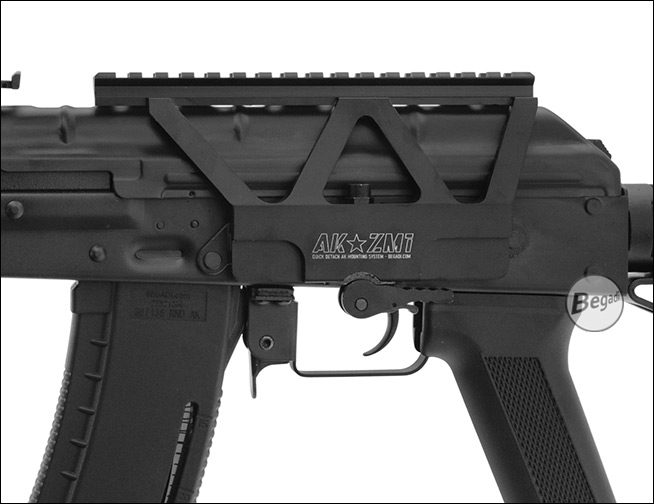

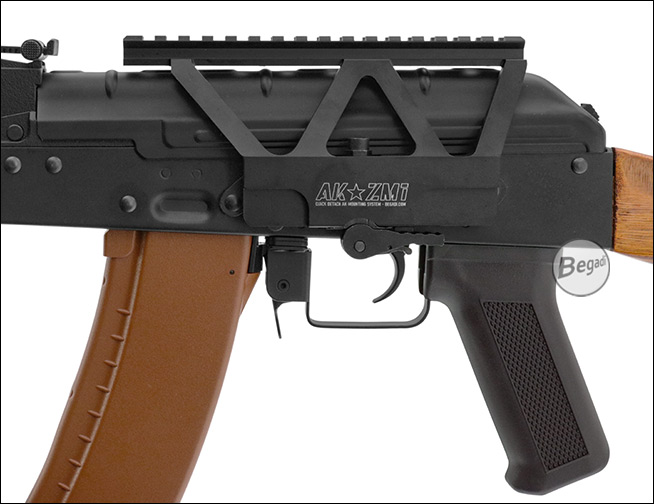

Anwendungsbeispiele - an (S)AEGs:

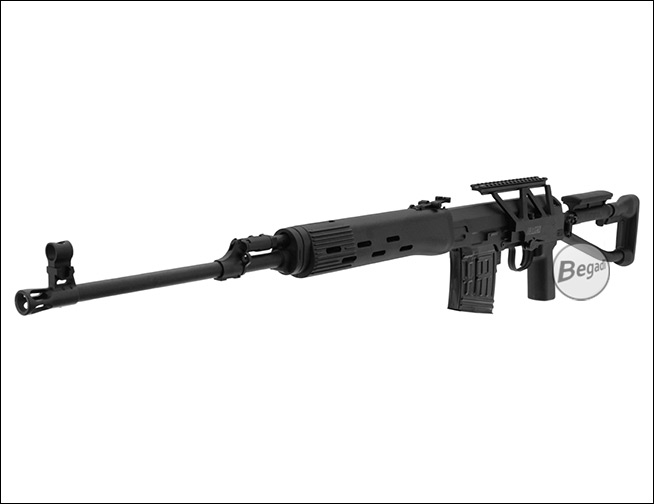

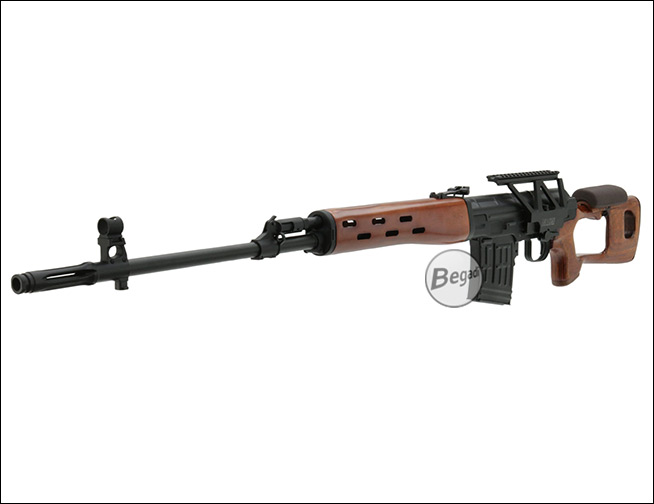

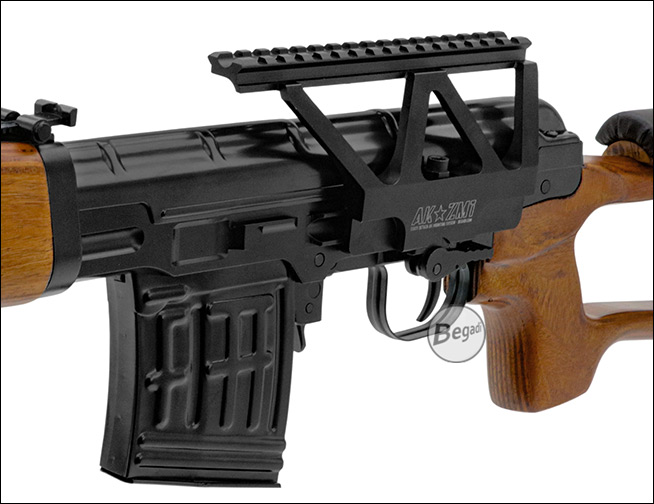

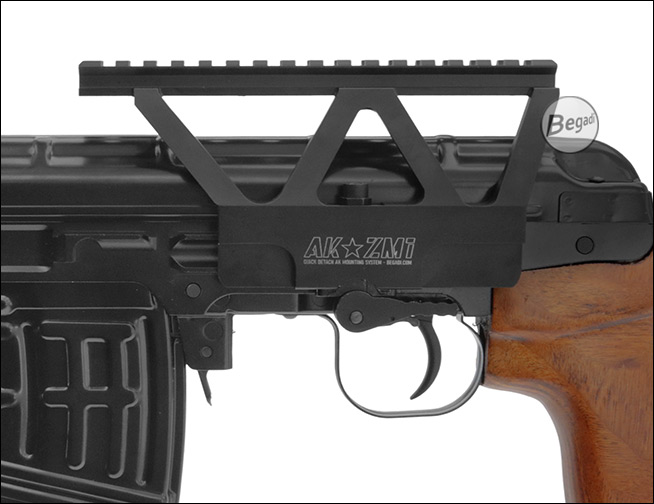

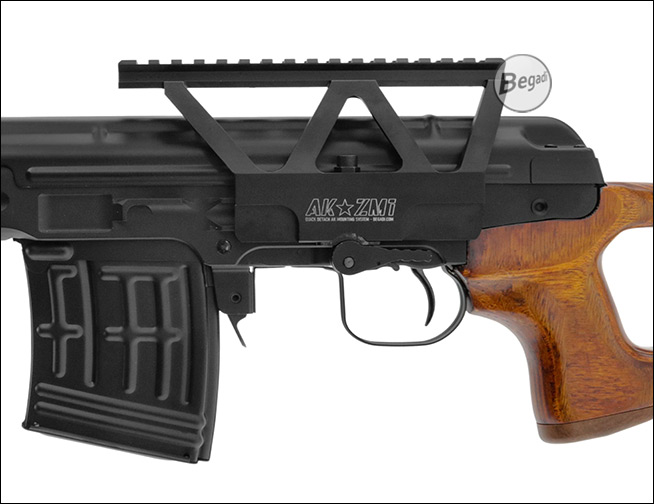

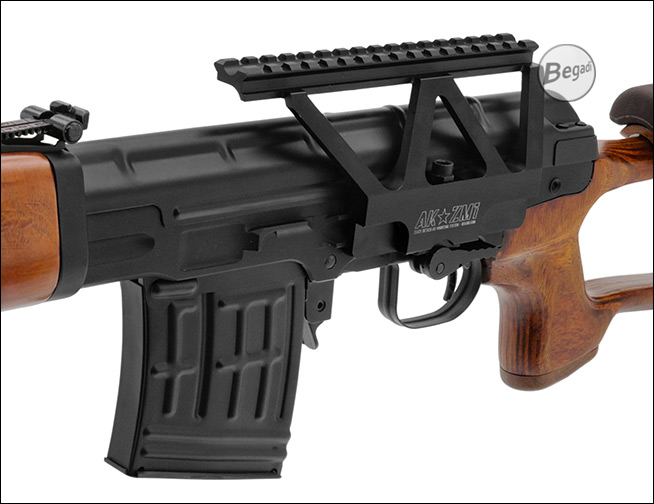

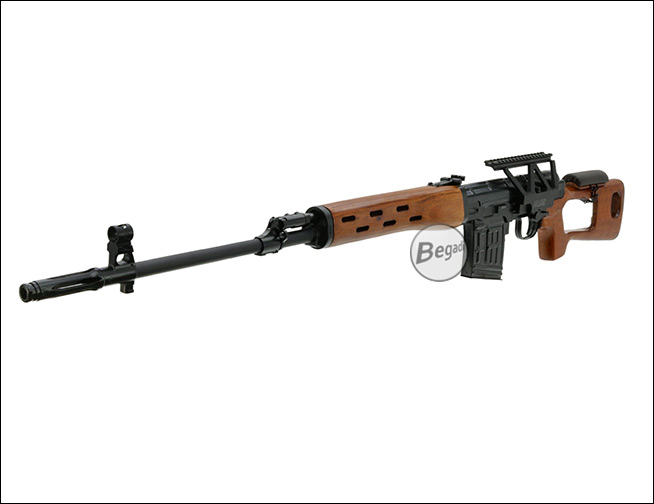

Anwendungsbeispiele - an A&K SVD Federdruck Modellen:
Ein besonderes Merkmal ist das QD-System, dieses kann in seiner Klemmkraft (Breite) mittels Schraube eingestellt werden, wodurch die Befestigung an vielen Waffen möglich ist. Diese Einstellmöglichkeit sorgt für einen sicheren Sitz der Montage und erleichtert die Verwendung an unterschiedlichen Waffenmodellen innerhalb der AK-Plattform mit Aufnahme für Seitenmontagen.
 KompatibilitätWir haben die Mount an unterschiedlichen Waffen getestet und sie ist unter anderem passend für: » Begadi Sport AK74, AKM, AK101, SVD, SVD Tactical, SVU » Arcturus AKM, AK 105, K9 » LCT TXS, AK74MN, AK105 » E&L AK74MN, AK104, AK105, AKS74N » A&K SVD, SVD mit Klappschaft » technisch baugleiche Modelle mit Seitenschiene Sie ist nicht passend für: » Alle Begadi Sport Tactical AKs (AK Tactical / Tactical Compact) da diese keine seitliche Aufnahme besitzen! » Auch nicht passend für AK74U/ AK74UN von LCT, E&L sowie Begadi Sport da die Rail der Mount zu lang ist und so mit der Kimme kollidiert. |
